吊运钢坯、板坯用起重电磁铁，是为了搬运大型钢锭、连铸板坯、厚钢板等而设计的。在钢铁厂的钢锭整理、吊运等作业 中能发挥巨大的作用。    吊运6米以上的板坯时，为了避免偏心而产生倾斜，请使用2台电磁铁联用。同时由于板坯等不易弯曲变形，所以一般也多 采用2台联用的使用方式。

MW3系列

特点：    1、根据整块钢坯导磁率大的特点而设计的最佳磁路，消耗功率小，自重轻，起吊能力大，安全可靠。    2、线圈采用耐热性能好的绕包铝线。绝缘处理采用真空干燥；真空灌胶，提高了线圈的电气性能和机械性能，绝缘材料的 耐热等级可达Ｃ级。所以在高温和工作条件恶劣的环境中也可经久耐用。

主要技术参数（额定电压DC-220V，通电持续率TD-50%）

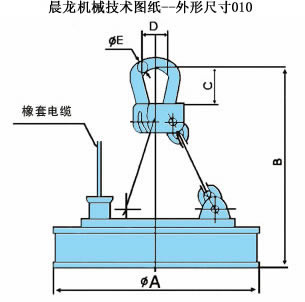

型　　号 常温用（100℃） MW03-70L MW03-90L MW03-110L MW03-120L MW03-140L MW03-160L MW03-180L 外形 尺寸 A mm 700 900 1100 1200 1400 1600 1800 B 950 920 1080 1290 1100 1663 1910 C 180 160 250 250 280 500 500 D 110 125 170 170 200 220 230 E 32 50 65 85 90 90 115 自重 kg 540 842 1590 1984 2726 3774 5000 电流（冷态） A 15 21 23 29 37 55 80 消耗功率（冷态） KW 3.3 4.6 5.0 6.4 8.2 12.0 17.5 一台吊运能力 t 6 10 15 18 25 32 40 型　　号 高温用（700℃以下） MW03-70L/2 MW03-90L/2 MW03-110L/2 MW03-120L/2 MW03-140L/2 MW03-160L/2 MW03-180L/2 外形 尺寸 A mm 700 900 1100 1200 1400 1600 1800 B 990 1050 1140 1360 1175 1720 2000 C 180 160 200 250 280 500 500 D 110 125 150 170 200 220 230 E 32 50 65 85 90 90 115 自重 kg 640 987 1600 2100 3410 4400 5800 电流（冷态） A 12.3 15.3 19.8 30 32.8 39 53 消耗功率（冷态） KW 2.7 3.37 4.4 6.5 7.9 8.6 11.7 一台吊运能力 t 6 10 15 18 25 32 40

注：按联用台数的消耗功率（电流）之和，选择整流控制设备及其辅助设备。
